Notes:

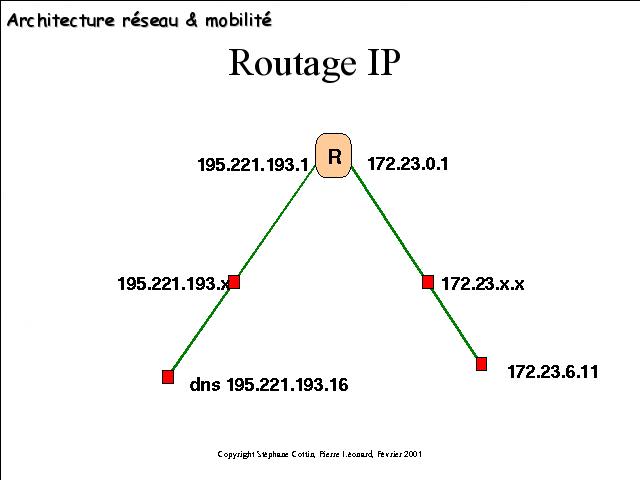

Voici schématiquement un sous ensemble du réseau de l'enpc :
- un réseau noté 195.221.193.0 à gauche sur lequel se trouve le dns,
- un réseau noté 172.221.0.0 où se trouve les machines des élèves,
- un routeur au milieu, qui possède deux interfaces, une sur chaque réseau.
La machine 172.23.6.11 désire envoyer un paquet au dns en 195.221.193.16.
Ne connaissant pas directement cette adresse ni ce réseau, le paquet va être envoyé à une passerelle qui se chargera de trouver le destinataire ou le chemin qui y mêne. Le routeur est désigné comme étant la passerelle de résolution de route.
Lorsque le routeur reçoit le paquet, il analyse l'adresse du destinataire et répond aux questions suivantes :
1) le destinataire est connu et le réseau est géré directement, on lui donne le paquet,
2) le destinataire est connu et le routeur gérant le réseau est connu, il envoie le paquet au routeur,
3) la destination est inconnue, le routeur envoie le paquet à un routeur par défaut qui cherchera pour lui,
etc....
Ainsi de suite, le paquet arrivera sur le réseau sur lequel se trouve sa destination. Dans le cas contraire, un compteur TTL est décrémenté à chaque traversée de routeur, lorsqu'il arrive à 0, le paquet et détruit et le dernier routeur, envoie un paquet de réseau non trouvable à l'émetteur.
Les routeurs dialoguent entre eux à l'aide d'un protocole ICMP pour contrôler l'état des routeurs, le cheminement des paquets. Un protocole supplémentaire RIP permet d'installer automatiquement des routes dans les tables de routages.
1) netstat -rn
2) netstat -in
3) traceroute
4) ping
